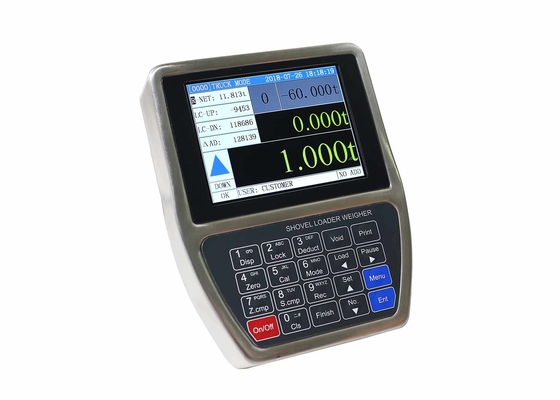

รับผลที่แม่นยํากับตัวชี้วัดเครื่องบรรทุกเปลือก 100-12 000 กิโลกรัม ระยะหนักและความละเอียด 1/100 000
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Supmeter |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | BST106-N59 [b] |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | 1set / กล่อง |
| เวลาการส่งมอบ: | 3-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | T / T, Wester N Union |
| สามารถในการผลิต: | 200sets / เดือน |
|
ข้อมูลรายละเอียด |
|||
| Display: | TFT Color Screen | Power Supply: | DC24V±20% |
|---|---|---|---|
| Communication Protocol: | MODBUS ASCII | IP Grade: | IP65 |
| printer: | Build in | Keypad: | English |
| เน้น: | ตัวบ่งชี้ตัวโหลดพลั่วป้องกันฝุ่น,ตัวบ่งชี้ตัวโหลดพลั่วฝาครอบ SS,ตัวบ่งชี้ตัวโหลดพลั่ว USB |
||
รายละเอียดสินค้า
ข้อมูลการใช้งาน:
| การแสดง | หน้าจอแสดงสี TFT ขนาด 640×480 สําหรับจอแสดงตัวอักษรภาษาอังกฤษ | |
| ระยะแสดงน้ําหนัก | -99,999~+999,999 | |
| ระบบระยะการชั่ง | 100 ~ 12,000 กิโลกรัม | |
| การแบ่งปันขนาด | ไม่ต้องเลือก 1, 2, 5, 10, 20, 50kg | |
| ความละเอียดการแสดง | 1/100000 | |
| อินเตอร์เฟซการเข้าของเซ็นเซอร์ตําแหน่ง | 2 การเข้าสัญญาณสวิทช์ | |
| ความดันออก | DC12V | |
| ปัจจุบันการออกสูงสุด | 100mA | |
| อินเตอร์เฟซเซ็นเซอร์ความดันน้ํามัน | 2 การเข้าสัญญาณสวิทช์ | |
| ความกระชับกําลังการกระตุ้น / ขนาดสูงสุด | DC12V/100mA และ DC5V/100mA | |
| ระยะทางเข้าสัญญาณ | ไม่จําเป็น 0~20mV, 0~5V[ค่าที่ตั้งในโรงงาน] | |
| ¥-△ADC | 24 บิต 1000,000 รหัสภายในที่ใช้ | |
| อัตราการเก็บตัวอย่าง | 400Hz | |
| ความไม่เชิงเส้น | 0.005% FS | |
| อินเตอร์เฟซการสื่อสารดิจิตอล | สนามบิน | RS232 |
| รายงาน พิมพ์ | 10000บันทึกการบรรทุกสามารถบันทึก, คําถามและพิมพ์และบันทึกแต่ละสามารถมี 50pcs ค่าน้ําหนักการบรรทุกถังเดียว | |
| เกรด IP | IP65 | |
รายละเอียดของเซ็นเซอร์ตําแหน่ง
- สวิทช์ความใกล้ชิดแบบ HALL
- ความดันการทํางาน: DC5 ~ 24V
- ระยะทางตรวจจับ 1 ~ 8 มิลลิเมตร
- ความถี่การตอบสนอง 5KHz
- ปัจจุบันที่หยุดอยู่: สูงสุด 2mA
- ขนาดเส้น: M8 × 1 มิลลิเมตร
- อุณหภูมิการใช้งาน: -25 °C ~ + 70 °C
- ระดับการป้องกัน: IP67
เป้าหมายการตรวจสอบมาตรฐาน
- แม็กเนตถาวร
- ขนาดเส้นผ่า: 30 × 10 × 5 มิลลิเมตร [L × W × T].
รายละเอียดของเซ็นเซอร์ความดันน้ํามัน
- ความดันการทํางาน: DC5V
- ความจุ: 0 ~ 25MPa
- ความแม่นยํา: ± 0.1% FS
- ความรู้สึกออก: 2mV/V
- การเคลื่อนไหวศูนย์: ± 0,015% FS/°C
- เซฟต์อัพโหลด: 120% เอฟเอส
- ขนาดเส้น: M10 × 1 มม.
- อุณหภูมิการใช้งาน: -40 °C ~ + 125 °C
- ระดับการป้องกัน: IP67
ความถูกต้องของระบบ
- ระดับความแม่น: III
- ความแม่นยําในการตรวจสอบของตัวชี้วัดการชั่ง: 0.02%
- ความแม่นยําของน้ําหนักถังเดียว: 0.5% ~ 1.0%
- ความแม่นยําของน้ําหนักบรรทุกทั้งหมด 1.0%

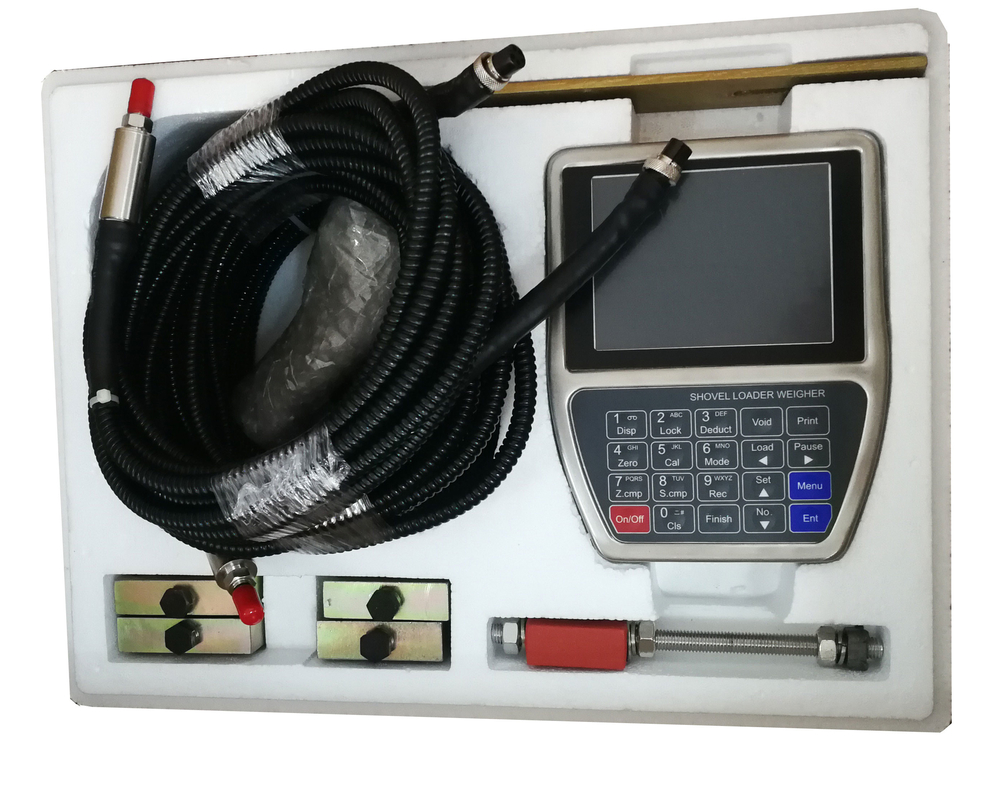

ภัณฑ์ทั้งหมดนี้มีอะไรบ้าง?
- 1 ตัวชี้วัดการชั่งด้วย เครื่องพิมพ์ความร้อน
- 1 เครื่องตรวจจับตําแหน่ง
- 2 เครื่องตรวจจับความดันน้ํามัน
- 2 การเชื่อมต่อแบบแผ่นสามทาง
- 1 เครื่องติดตั้ง
หลักการปฏิบัติงาน
เครื่องชั่งล้อ เครื่องชั่งล้อ เป็นอุปกรณ์ชั่งแบบไดนามิคและอัตโนมัติที่ติดตั้งบนเครื่องชั่งล้อ
เมื่อแขนยกของเครื่องบรรทุกล้อยกไปสูงหนึ่งตัว เครื่องตรวจตําแหน่งจะเริ่มกระบวนการชั่งและตัวชี้วัดการชั่งจะรวบรวมสัญญาณความดันน้ํามันจากห้องน้ํามันด้านล่างและด้านบนของกล่องน้ํามันยกแขนหลังจากการประมวลผลสัญญาณและการชดเชย, Single-bucket-loading -weight จะได้รับและรวมไปยัง Total Loading Weight โดยอัตโนมัติผู้ประกอบการสามารถประเมินว่าปัจจุบัน Single-bucket-loading-weight ถูกต้องตามข้อความเตือน, และยืนยันน้ําหนักการบรรทุกของถังสุดท้าย ตามค่าเบี่ยงเบนลบ
การตั้งค่าระบบ
1 ตัวชี้วัดการชั่งด้วยเครื่องพิมพ์ความร้อน
1 เครื่องตรวจจับตําแหน่ง
2 เครื่องตรวจจับความดันน้ํามัน
2 หน่อสามทางแบบแผ่น
เครื่องชั่งเปลือก เครื่องชั่งด้วยความถี่ในการเก็บตัวอย่างสูง 400Hz ระบบชั่ง เครื่องชั่งล้อ
BST106-N59[B] เหมาะสําหรับชุดเครื่องบรรทุกล้อที่มีความจุในการบรรทุก 1 ~ 12t
เครื่องควบคุมการชั่งน้ําหนักเครื่องบรรทุกเปลือกใหม่ BST106-N59[B] มีท่อเซ็นเซอร์ความดันน้ํามันโลหะและท่อเซ็นเซอร์ตําแหน่งโลหะ สามารถขยายอายุการใช้งานได้อย่างมีประสิทธิภาพมีบางจุดที่ต้องให้ความสนใจเมื่อทําการสั่งซื้อ:
1. หากคุณต้องการท่อยาวกว่า, pls บอกเรายาวแม่นยําเมื่อการสั่งซื้อ;
2. หากสานสามทางของเครื่องบรรทุกของคุณเป็นพิเศษ, กรุณาบอกเราจํานวนรุ่นของเครื่องบรรทุกที่คุณต้องการ o ติดตั้ง
3. การตั้งค่าแบบมาตรฐานคือ พร้อมเครื่องพิมพ์ในตัว หากคุณต้องการเชื่อมเครื่องพิมพ์ภายนอก ก็โอเค แค่บอกเราเมื่อทําการสั่งซื้อโปรด
วิธีการจัดส่ง:
✅ การออกแบบ EMC ด้วยการป้องกันการติดต่อสูงสําหรับสภาพแวดล้อมอุตสาหกรรม
√ การเข้าพลังงาน DC24V พร้อมการป้องกัน polarity กลับ
CPU ARM 32 บิตที่มีความเร็ว 72MHz และความเร็วการคํานวณที่สูงกว่า
✅ เปลือกสแตนเลสกันฝุ่น ระดับการป้องกัน IP65
หน้าจอ TFT ขนาด 640×480 พร้อมจอและข้อมูลภาษาอังกฤษ
✅ Σ-△ADC 24 บิต ความละเอียดภายใน 1 / 1000,000.
ความถี่ในการเก็บตัวอย่างสูง 400Hz
อัลจอริทึมกรองดิจิตอลพิเศษที่ป้องกันการสั่นสะเทือน เพื่อการชั่งหนักที่แม่นยํา การแสดงที่มั่นคง และการตอบสนองอย่างรวดเร็ว
อัลกอริทึมการชดเร็วพิเศษ
สามารถบันทึกบันทึกการบรรทุก 10000 รายการ
- ทุกบันทึกสามารถบรรจุได้ 50 หน่วยน้ําหนัก
ความถูกต้องของระบบ
ระดับความแม่น: III.
ความแม่นยําการตรวจสอบของตัวชี้วัดการชั่ง: 0.02%
ความแม่นยําของน้ําหนักถังเดียว 0.5% ~ 1.0%
ความแม่นยําของน้ําหนักบรรทุกทั้งหมด: 1.0%
